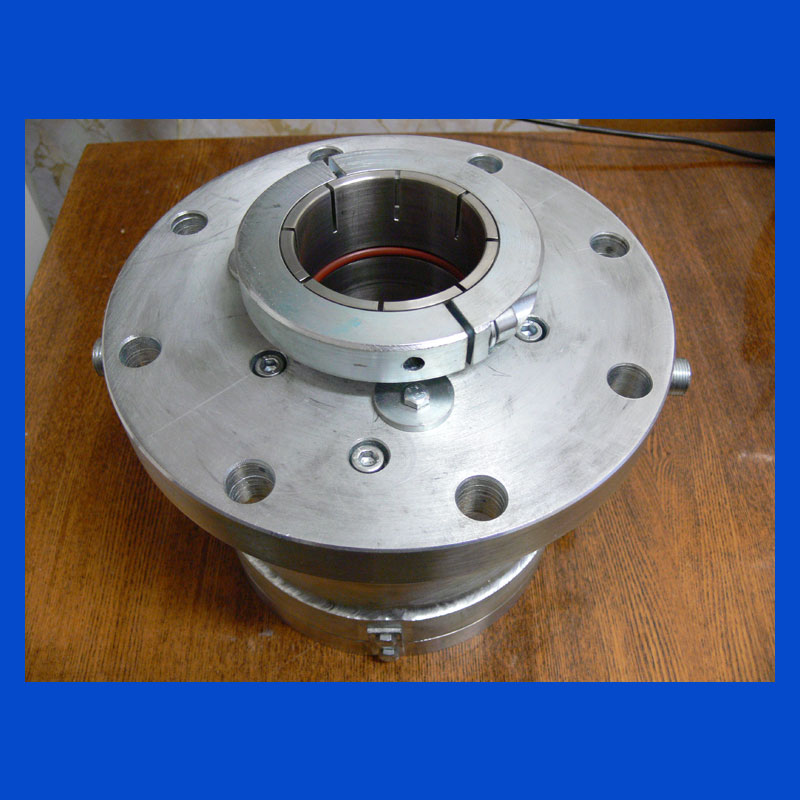

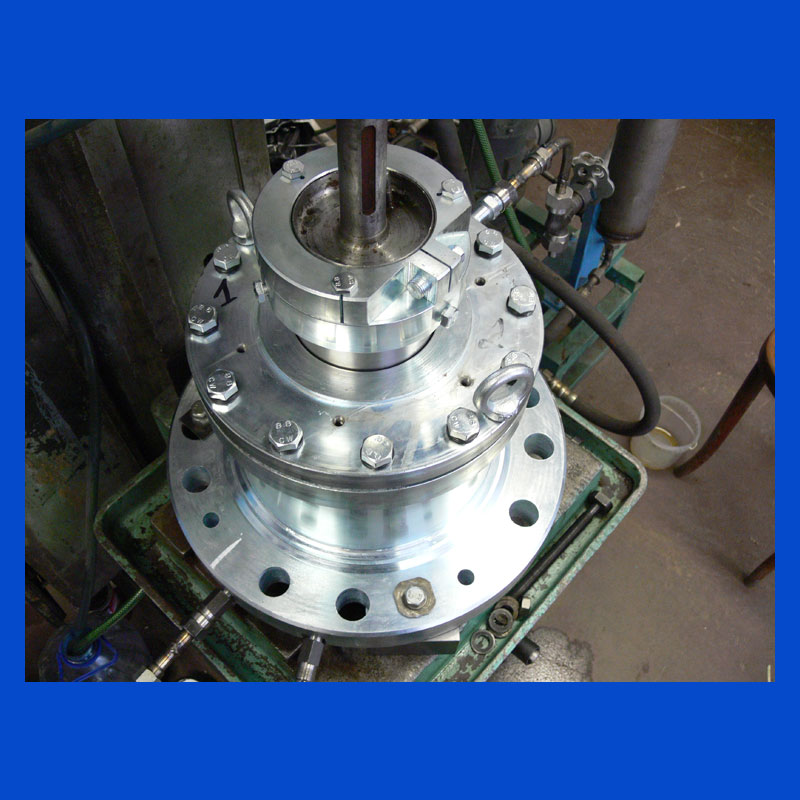

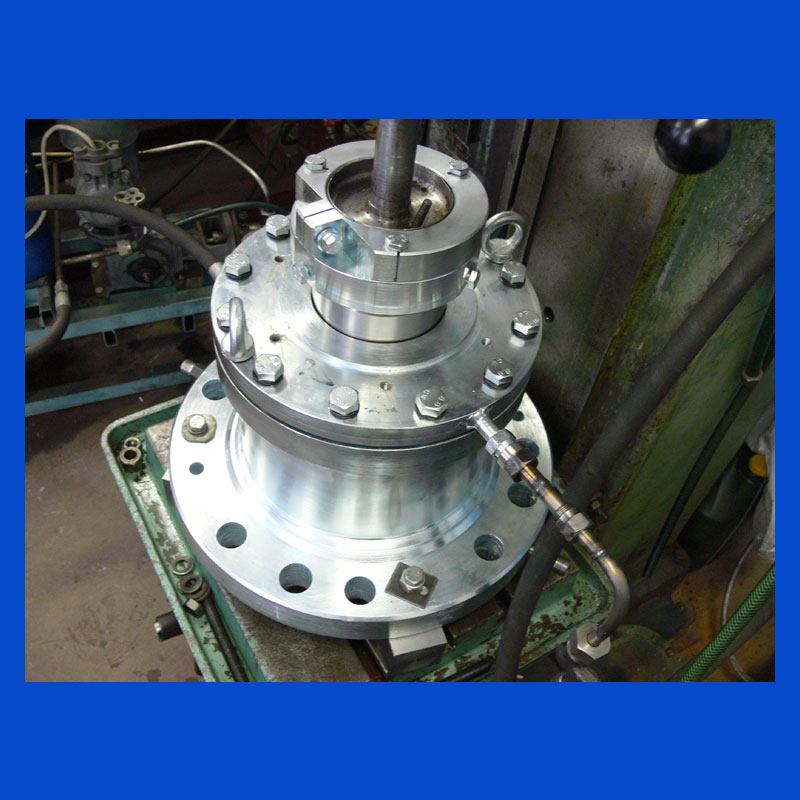

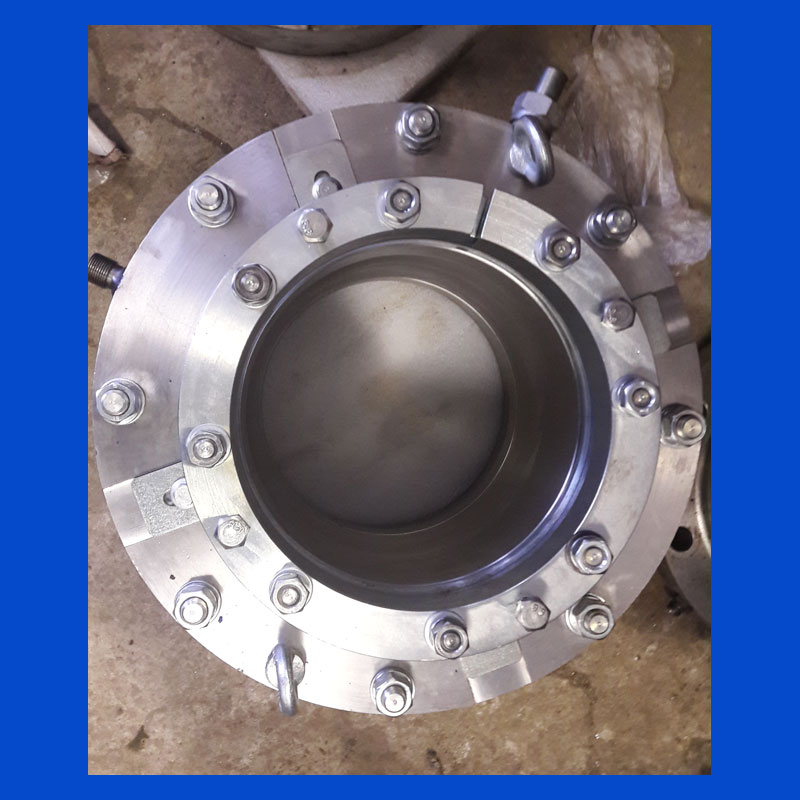

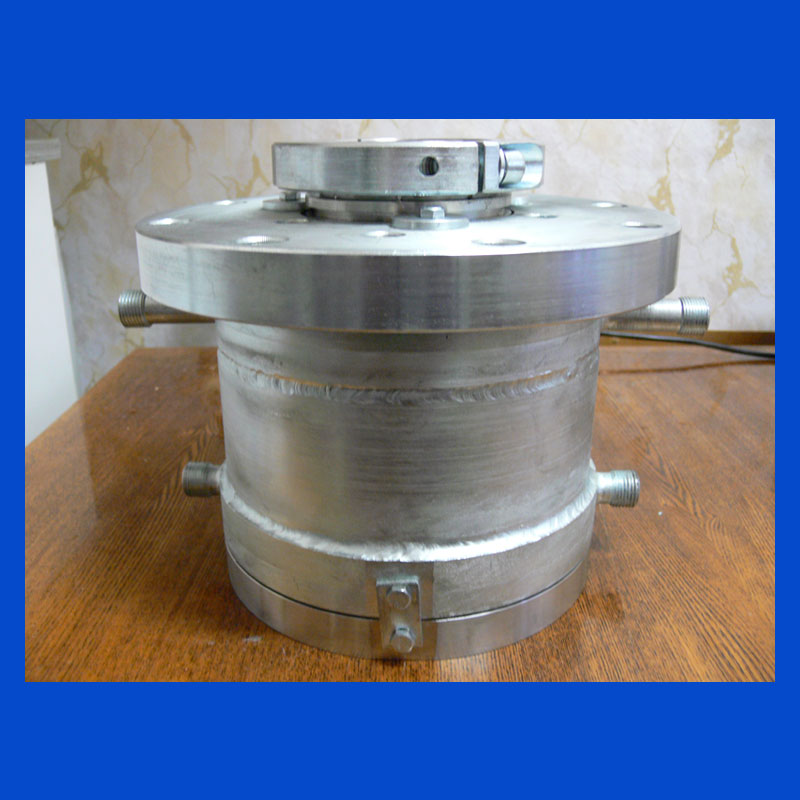

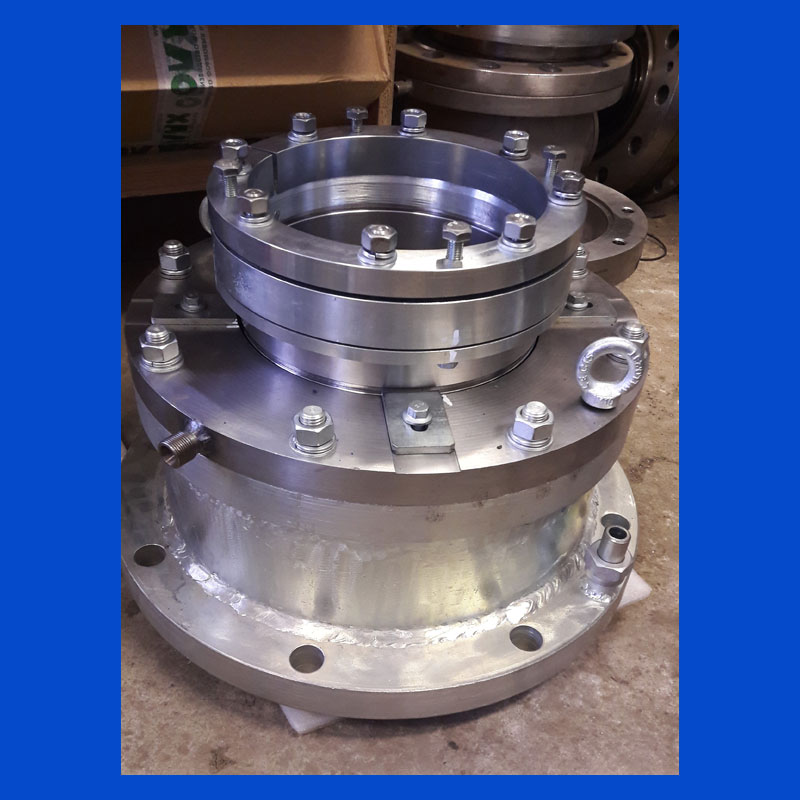

Предлагаем торцовые уплотнения для валов аппаратов с перемешивающими устройствами с диаметром от 25мм до 130мм с давлением от 0,6 до 2,5 МПа по ТУ28.29.23-001-61359206-2018, а также разрабатываем торцовые уплотнения под нестандартные типоразмеры валов и другие конструктивные особенности по требованиям заказчика.

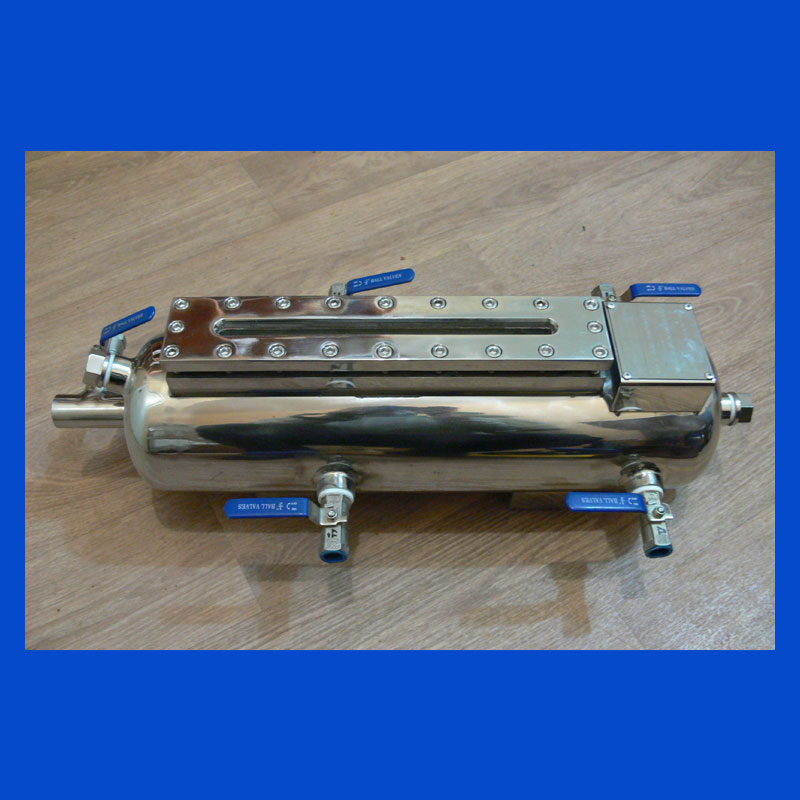

Для обеспечения работы торцовых уплотнений предлагаем расширительные бачки или пневмогидроаккумуляторы (ПГА) с рабочим давлением до 2,5МПа и рабочим объемом от 3 до 6 л.
Кроме этого, проектируем и изготавливаем уплотнения по техническому заданию заказчика с давлением в аппарате не более 2,5МПа.
Опросный лист для заказа торцевых уплотнений валов с перемешивающими устройствами (скачать)
Основные параметры уплотнений: типоразмеры, посадочные и присоединительные размеры соответствуют параметрам уплотнений производимых ранее на ОАО "Дзержинскхиммаш".

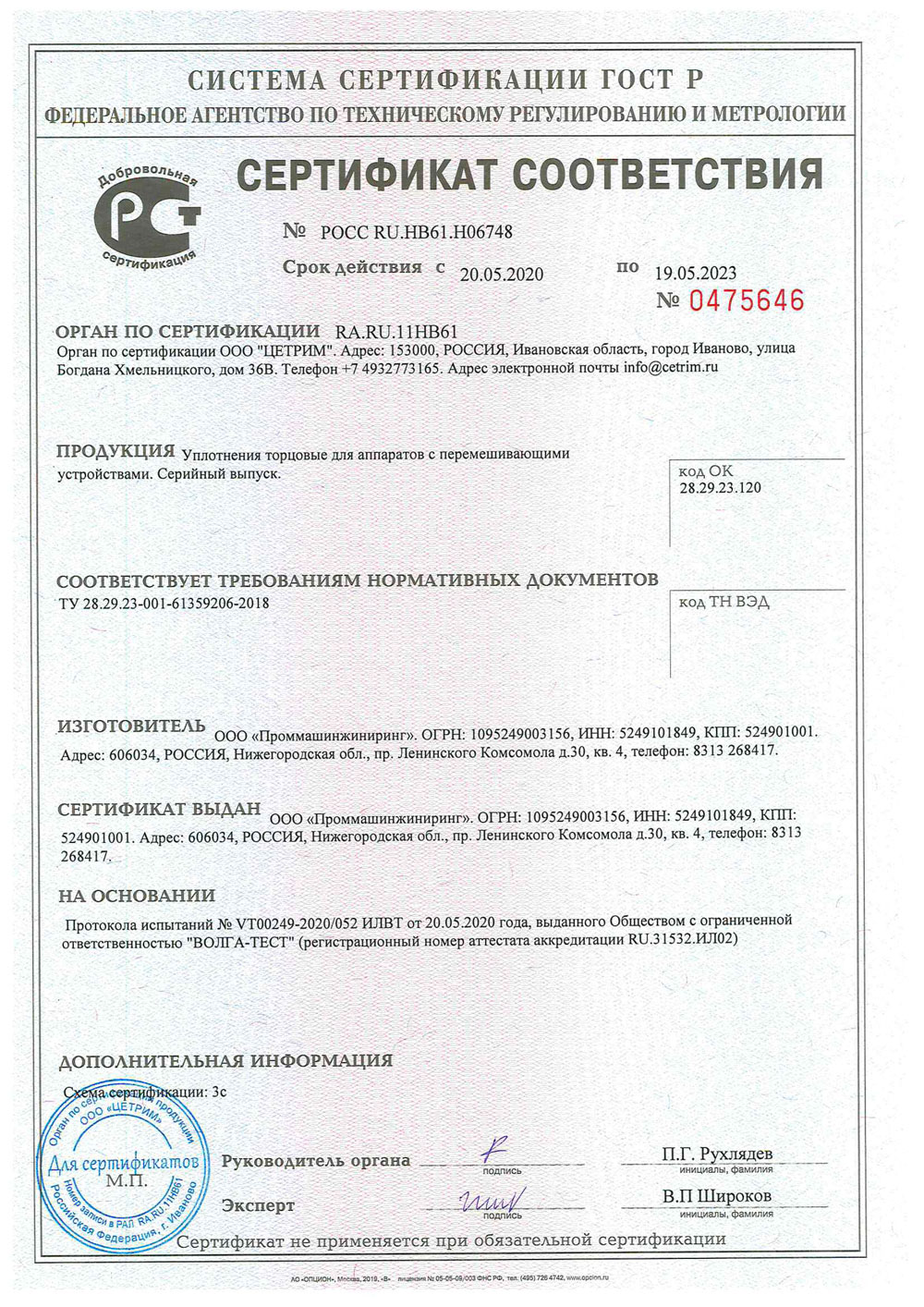

Основные параметры торцовых уплотнений по ТУ28.29.23-001-61359206-2018.
| Тип уплотнения |
Диаметр уплотняемого вала, мм |
Скорость вращения вала, с-1, (об/мин.) |
Температура рабочей среды в аппарате, |
Рабочее давление в аппарате |
Давление испытания на прочность, |
|
| избыточное, МПа (кг/см2) |
остаточное, Па (мм рт. ст.) |
|||||
| Т 10, 11 | 40, 50, 65, 80 | 5,3 (320) |
от +10 до +150 |
0,3 (3) |
39990 (300) |
0,5 (5) |
| 95, 110, 120, 125, 130, 160 | 3,3 (200) | |||||
| Т 20, 21 | 40, 50 | 11,6 (700) |
от -30 до +250 |
0,6 (6) | 2666 (20) | 0,9 (9) |
| 65, 80, 95 | 8,3 (500) | |||||
| 110 ,130 | 5,8 (350) | |||||
| Т 30, 31 | 40, 50, 65 | 8,3 (500) |
от -30 до +250 |
0,6 (6) 2,5 (25) |
666,5 (5) 2666 (20) |
0,9 (9) 3,6 (36) |
| 80, 95 | 6,6 (400) | |||||
| 110, 130, 200, 210 | 5,3 (320) | |||||
| Т 40, 41 | 50, 65 | 8,3 (500) |
от -30 до +250 |
0,6 (6) 2,5 (25) |
666,5 (5) 2666 (20) |
0,9 (9) 3,6 (36) |
| 80, 95 | 6,6 (400) | |||||
| 110 ,130 | 5,3 (320) | |||||
| Т 50, 51 | 50, 65 | 8,3 (500) |
от -30 до +250 |
0,6 (6) | 2666 (20) | 0,9 (9) |
| 80 | 6,6 (400) | |||||
| 110, 130 | 5,3 (320) | |||||
| Т 70, 71 | 110, 130 | 5,3 (320) |
от -20 до +250 |
0,6 (6) | 2666 (20) | 0,9 (9) |
| Т 80, 81 | 25, 40 | 25 (1500) |
от -30 до +200 |
1,6 (16) | 2666 (20) | 2,0 (200) |
| 50, 65 | 8,3 (500) | 2,5 (25) | 3,6 (40) | |||
 |
 |
 |
 |
 |
 |
 |
